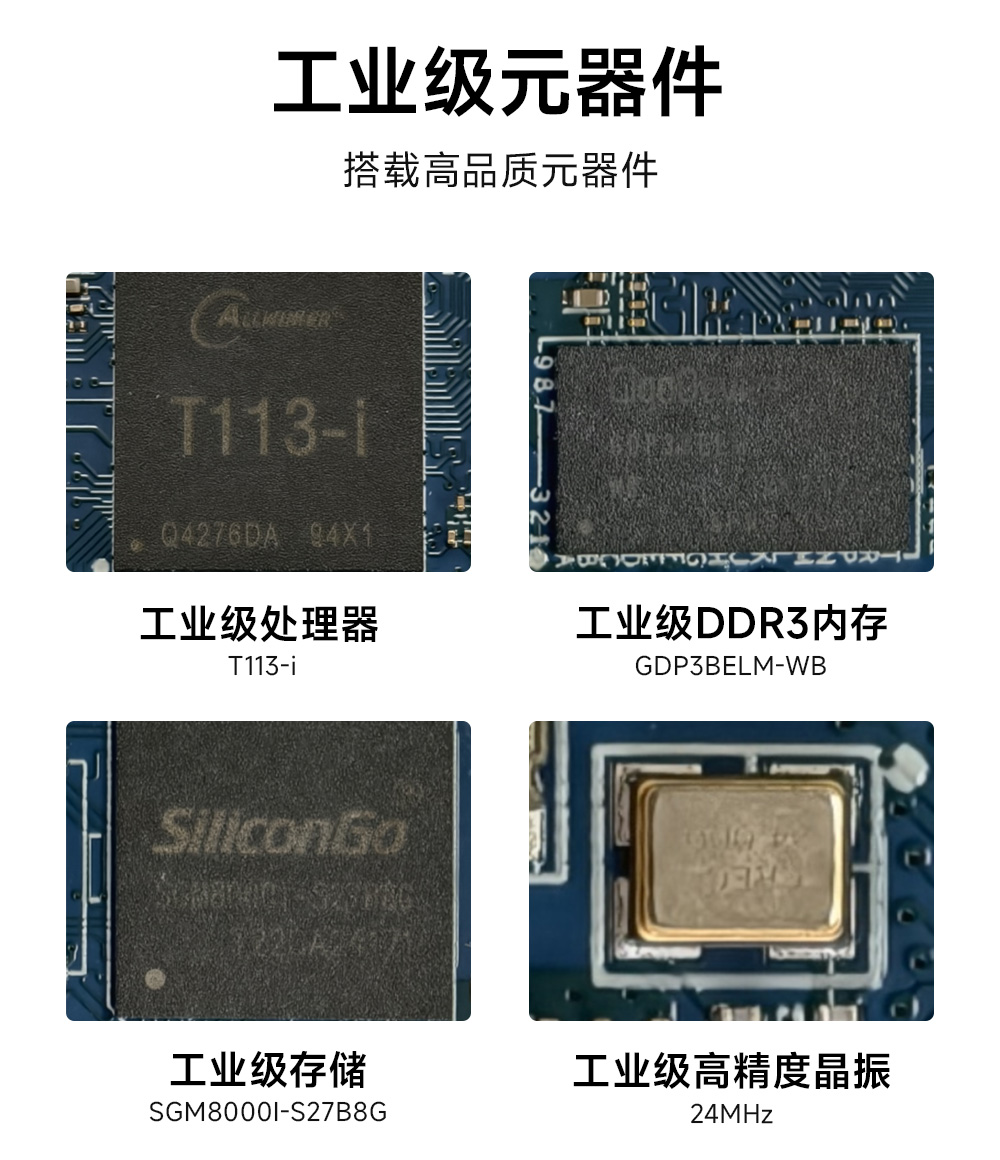

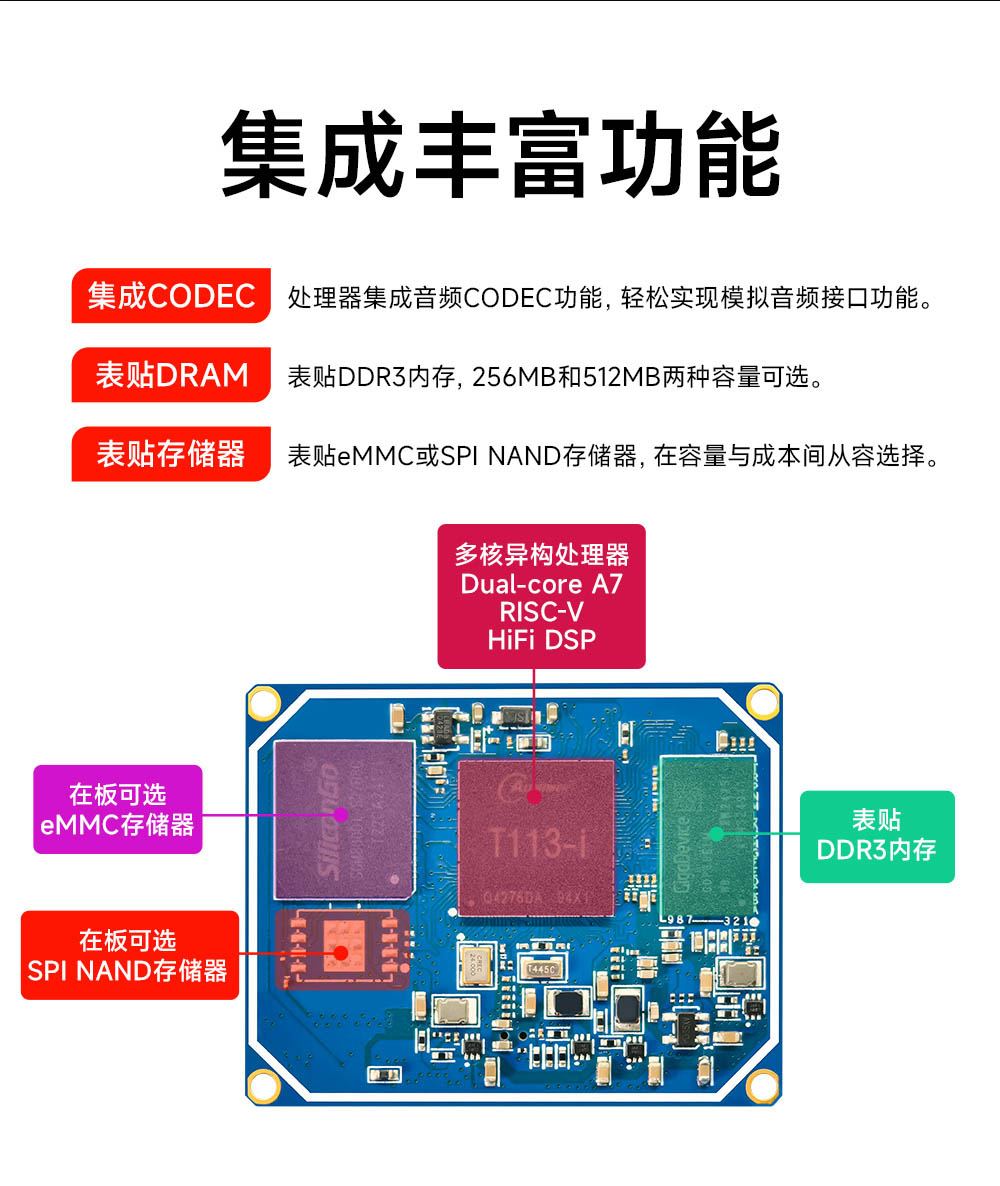

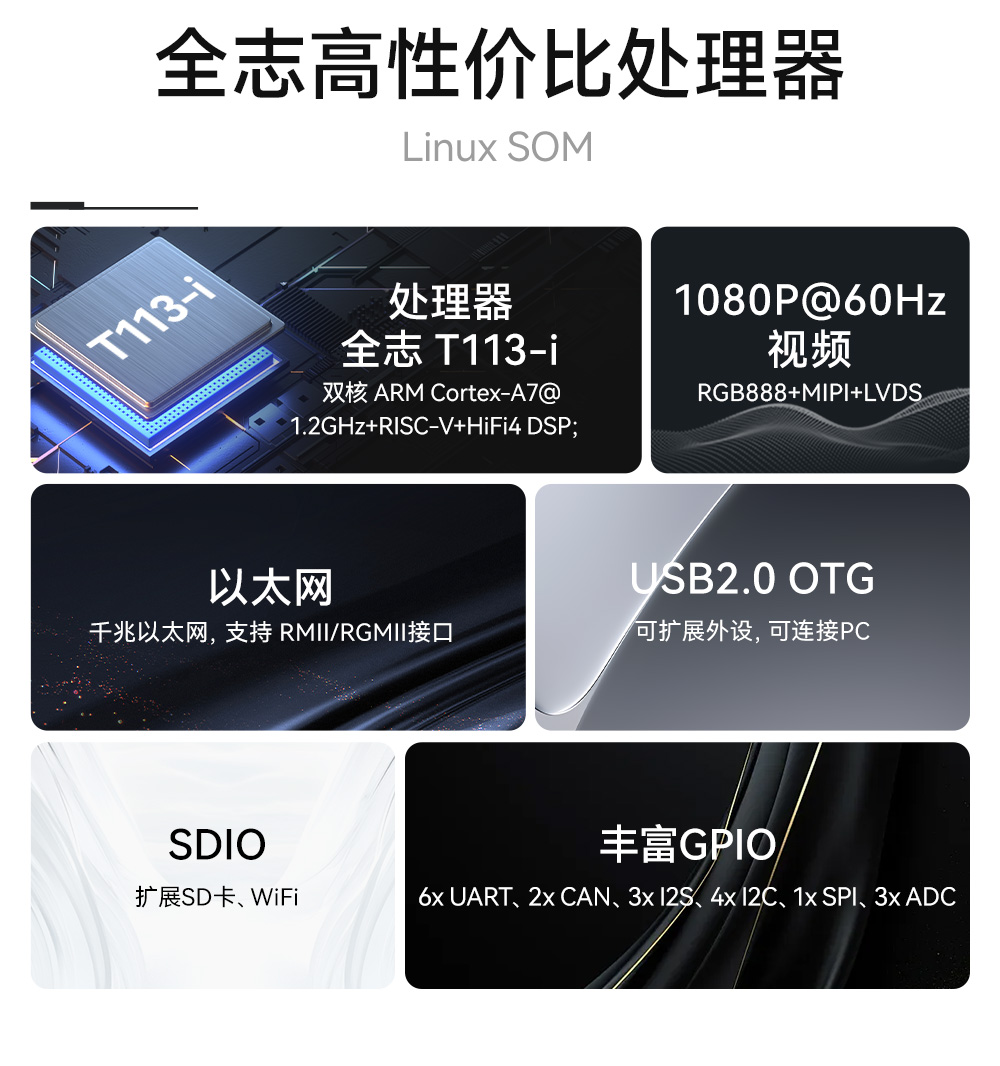

處理器型號：T113-i
處理器主頻：1.2GHz
內存容量：256MB/512MB/1GB
存儲容量：256MB/8GB

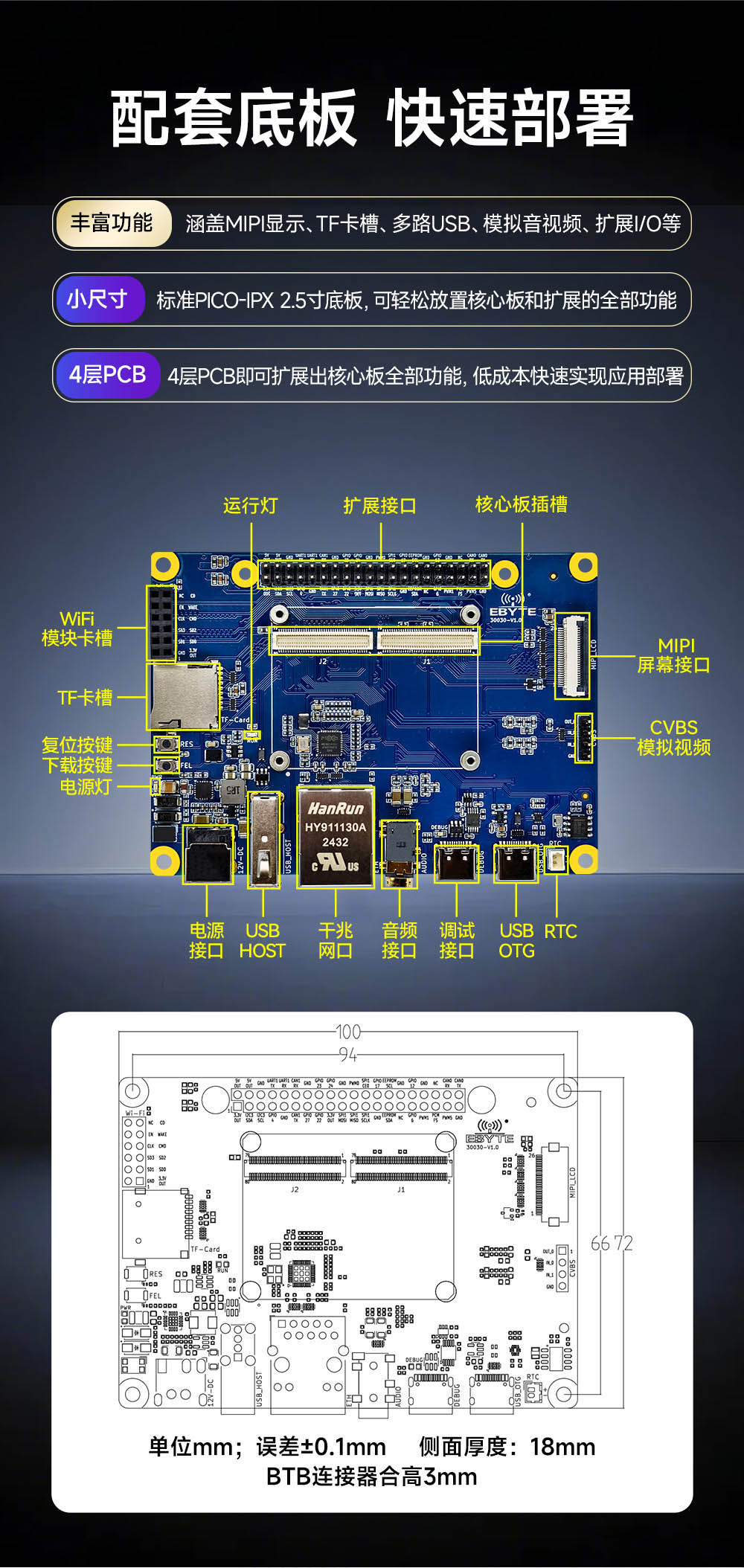

產品尺寸：100*72mm
產品重量：60g ± 5g

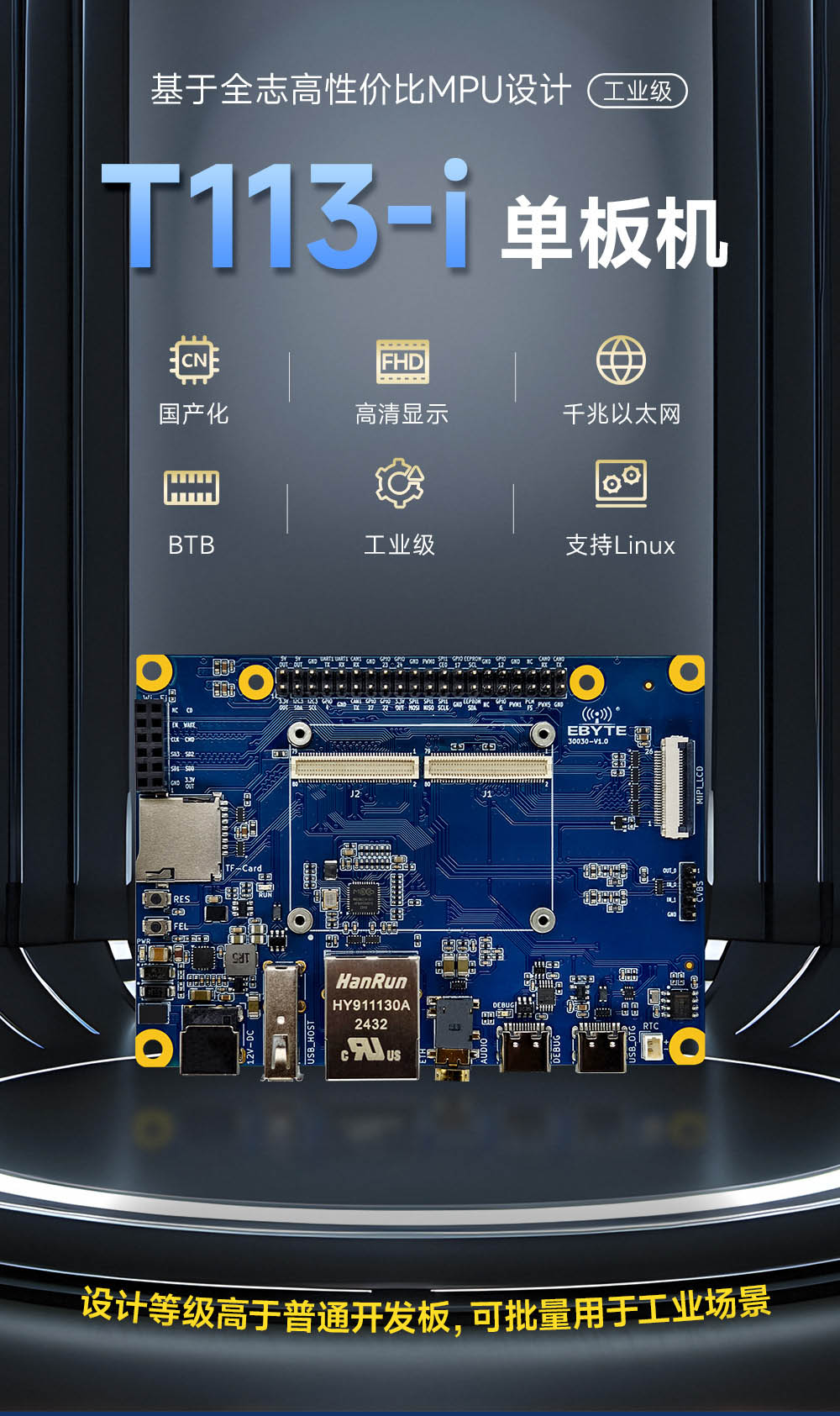

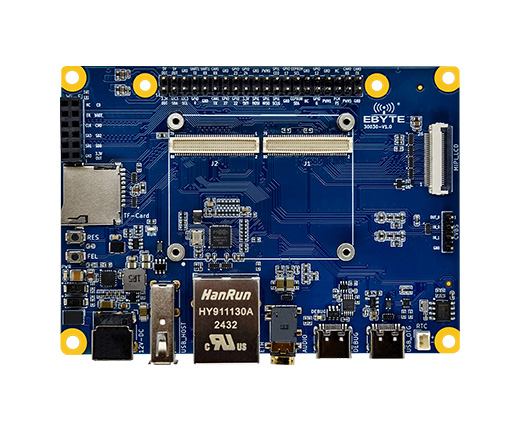

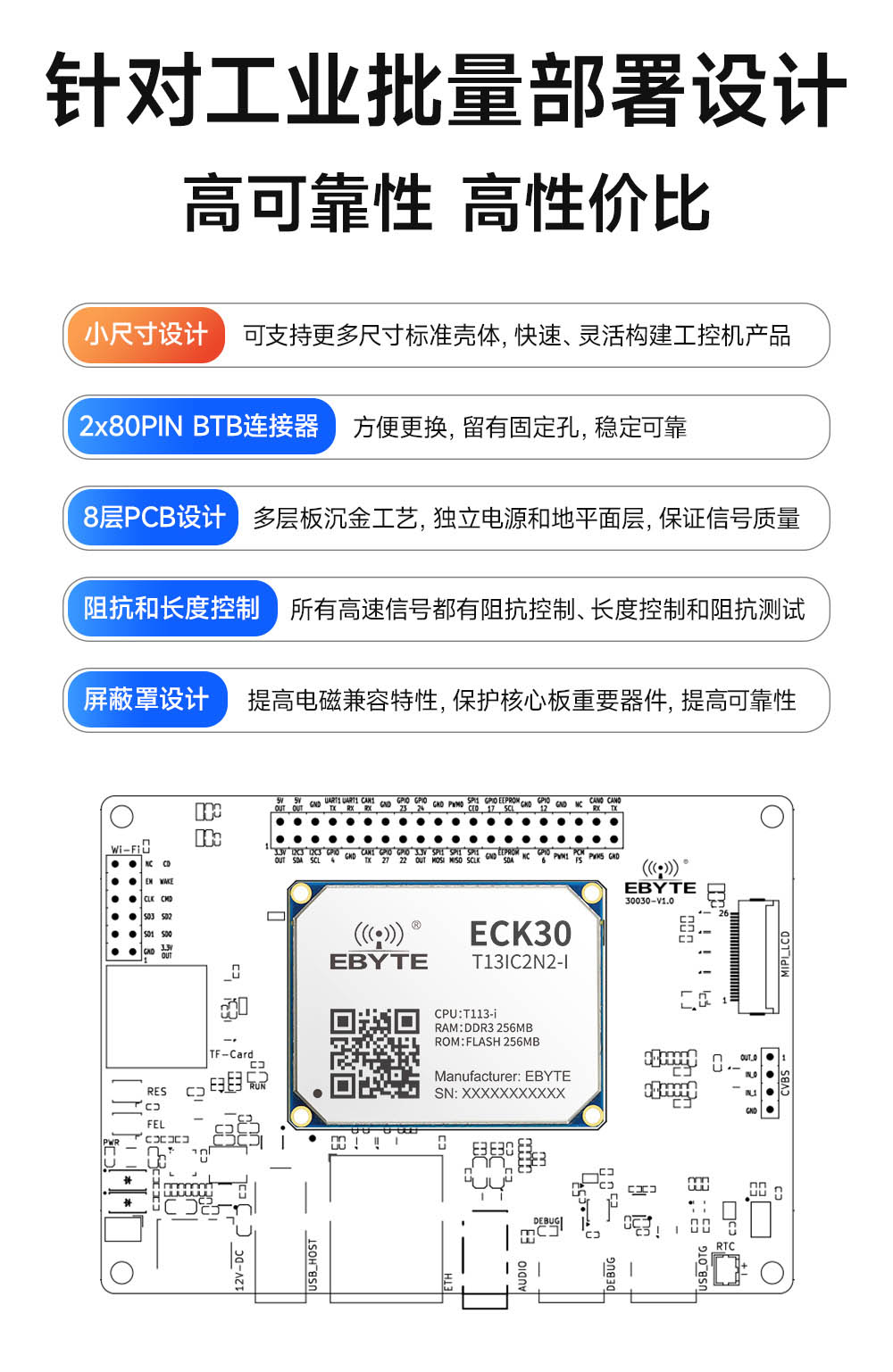

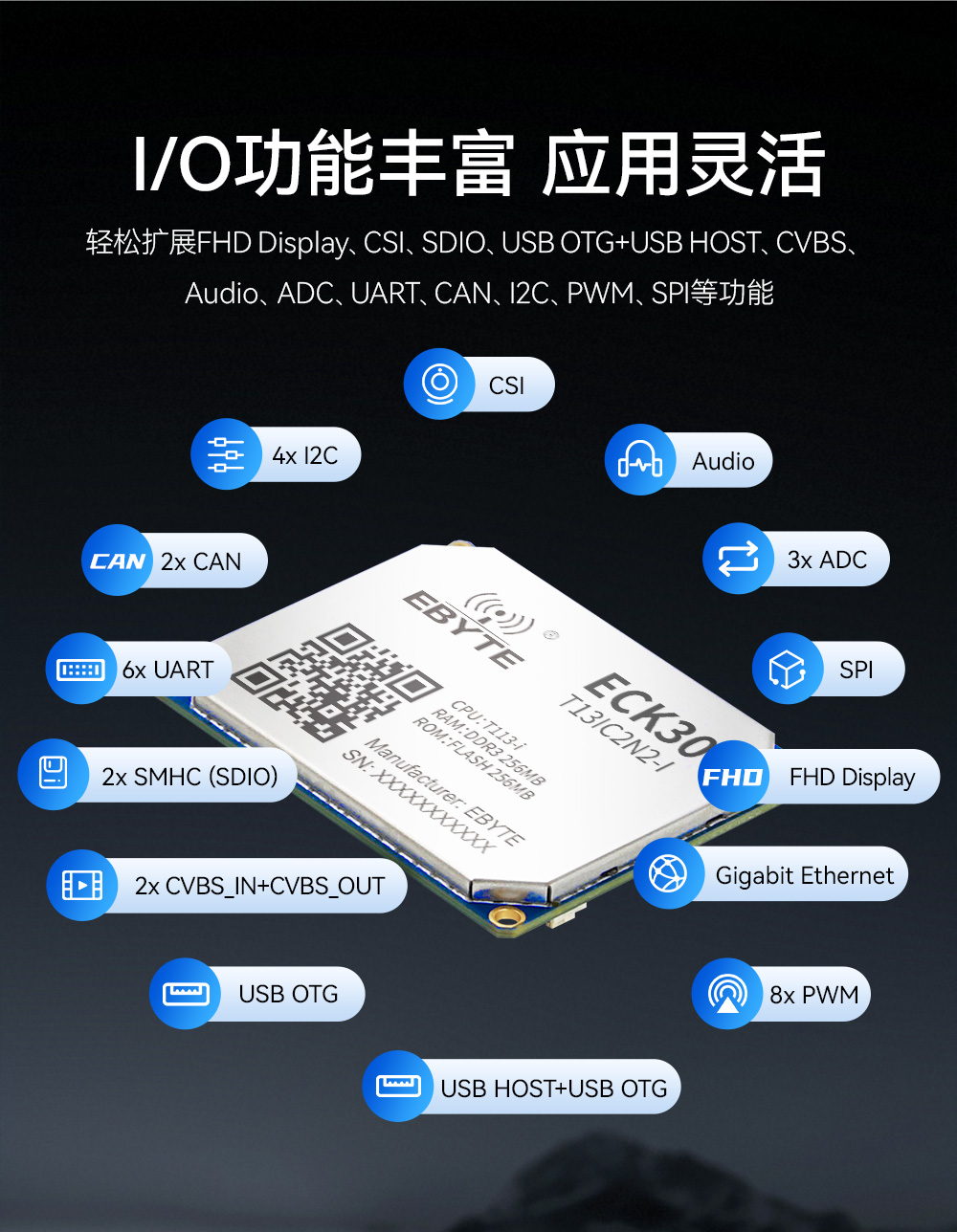

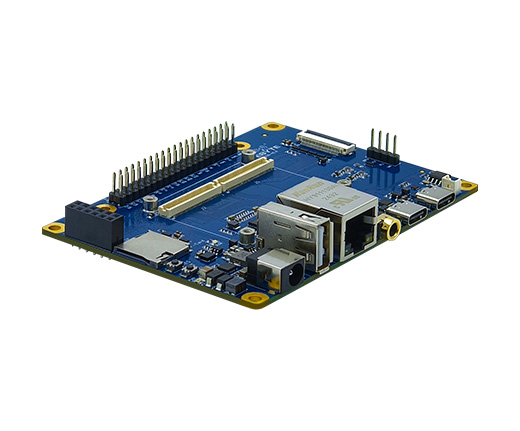

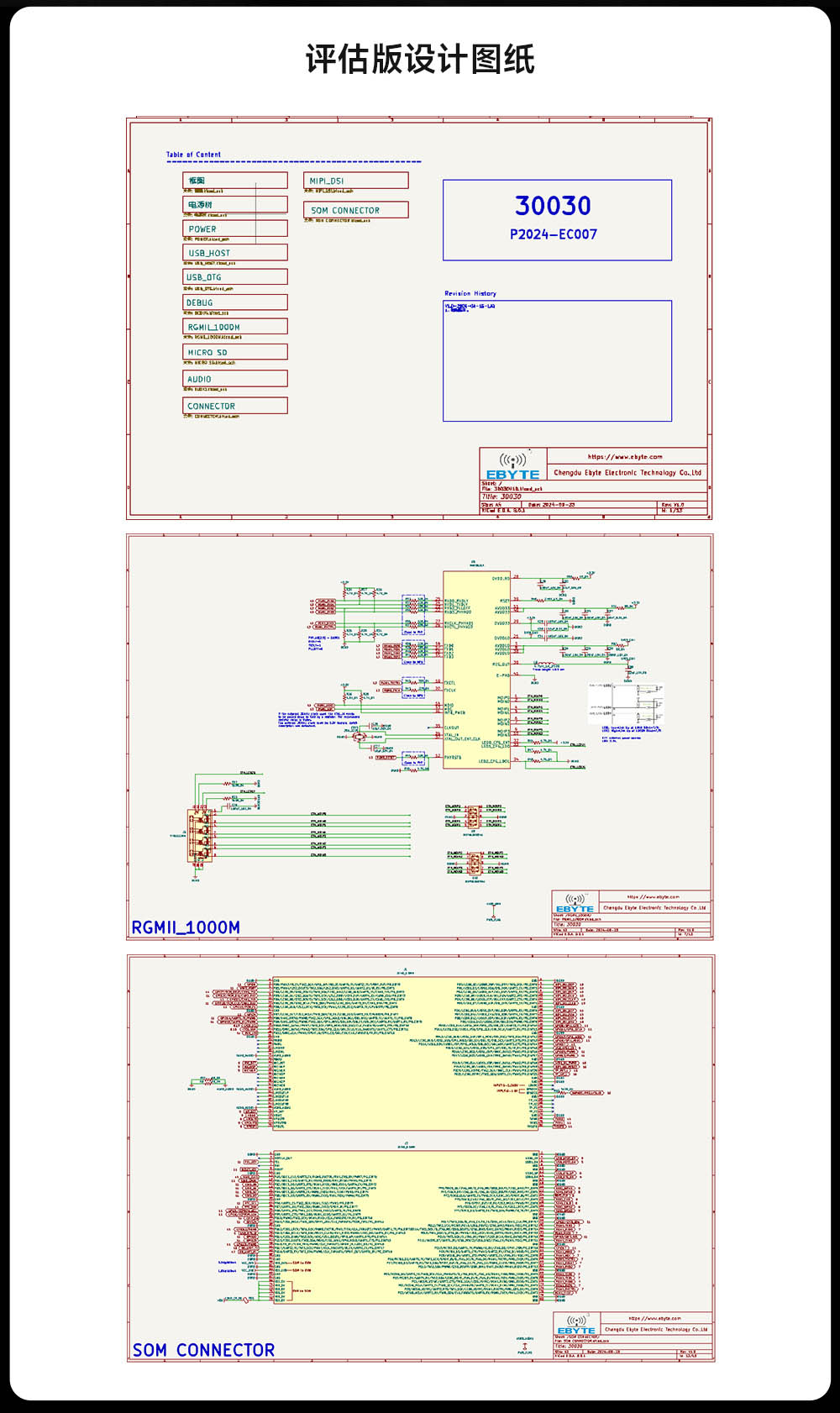

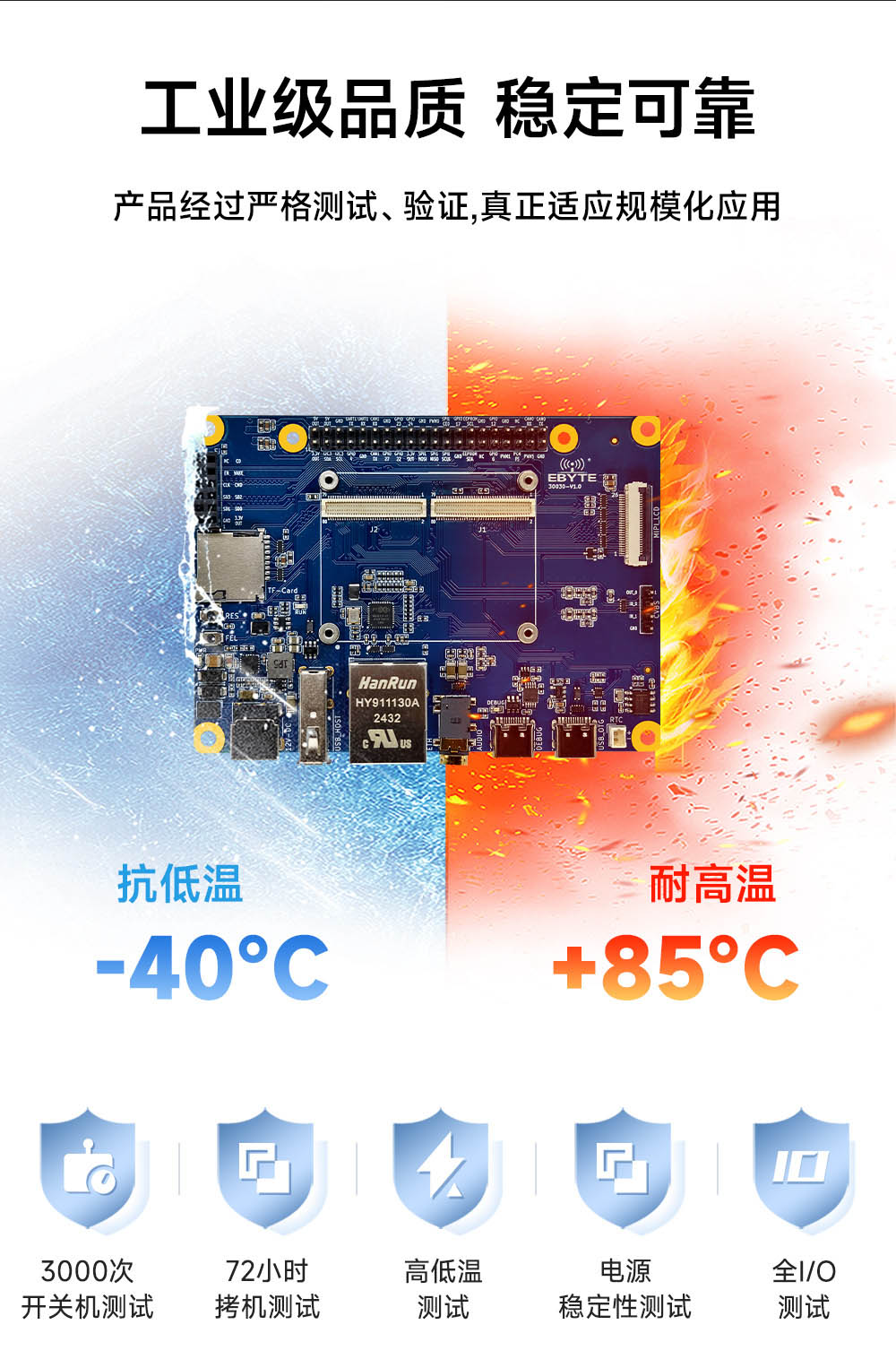

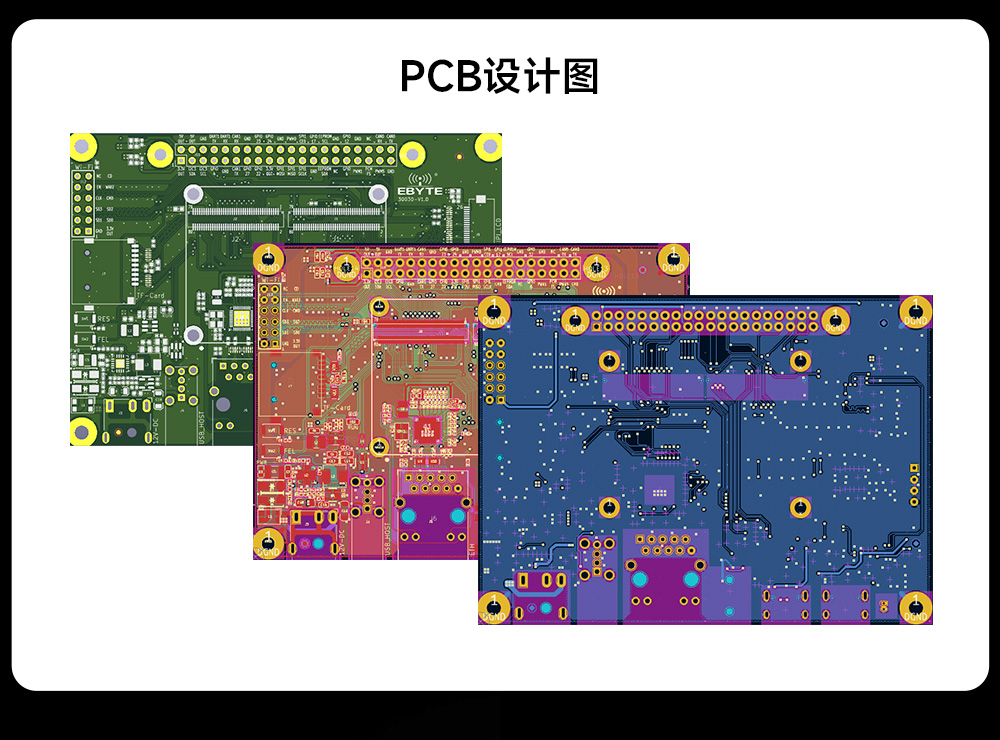

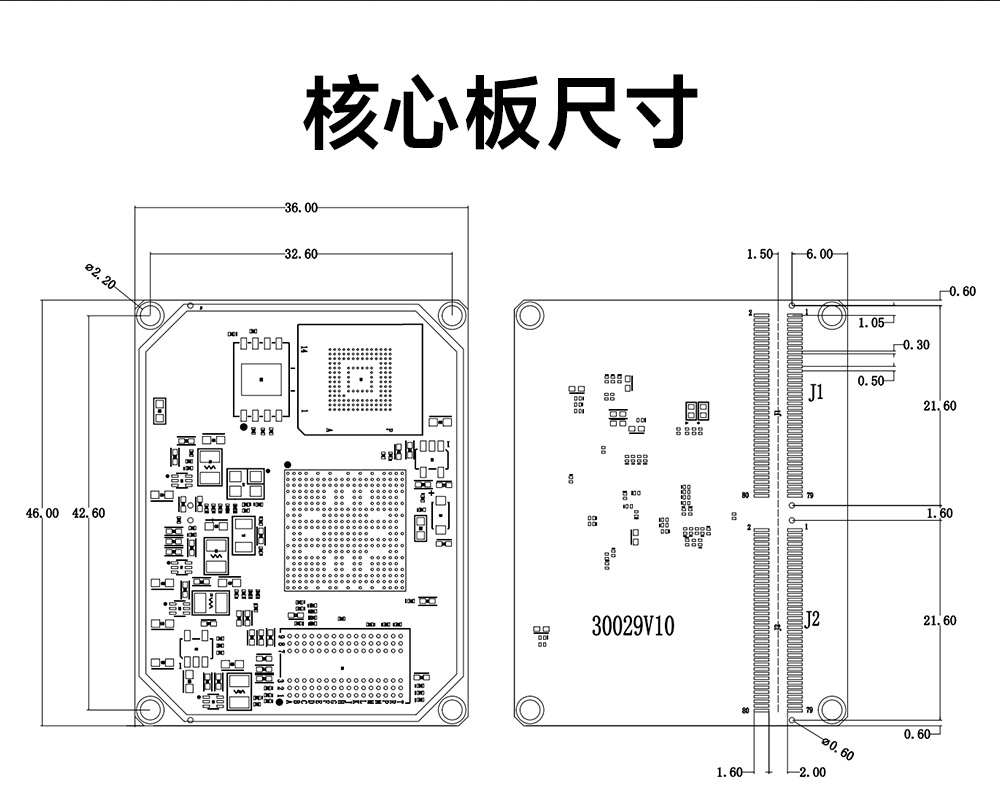

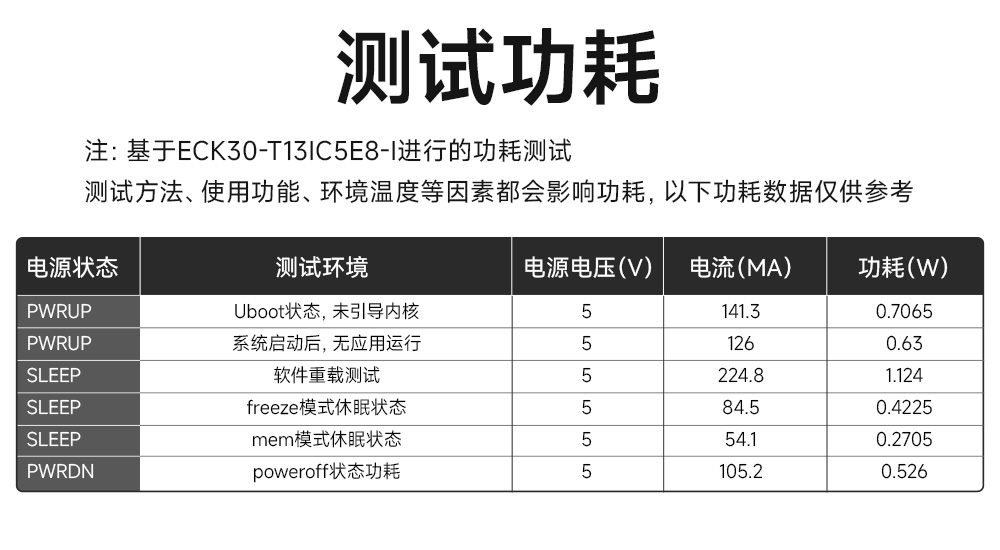

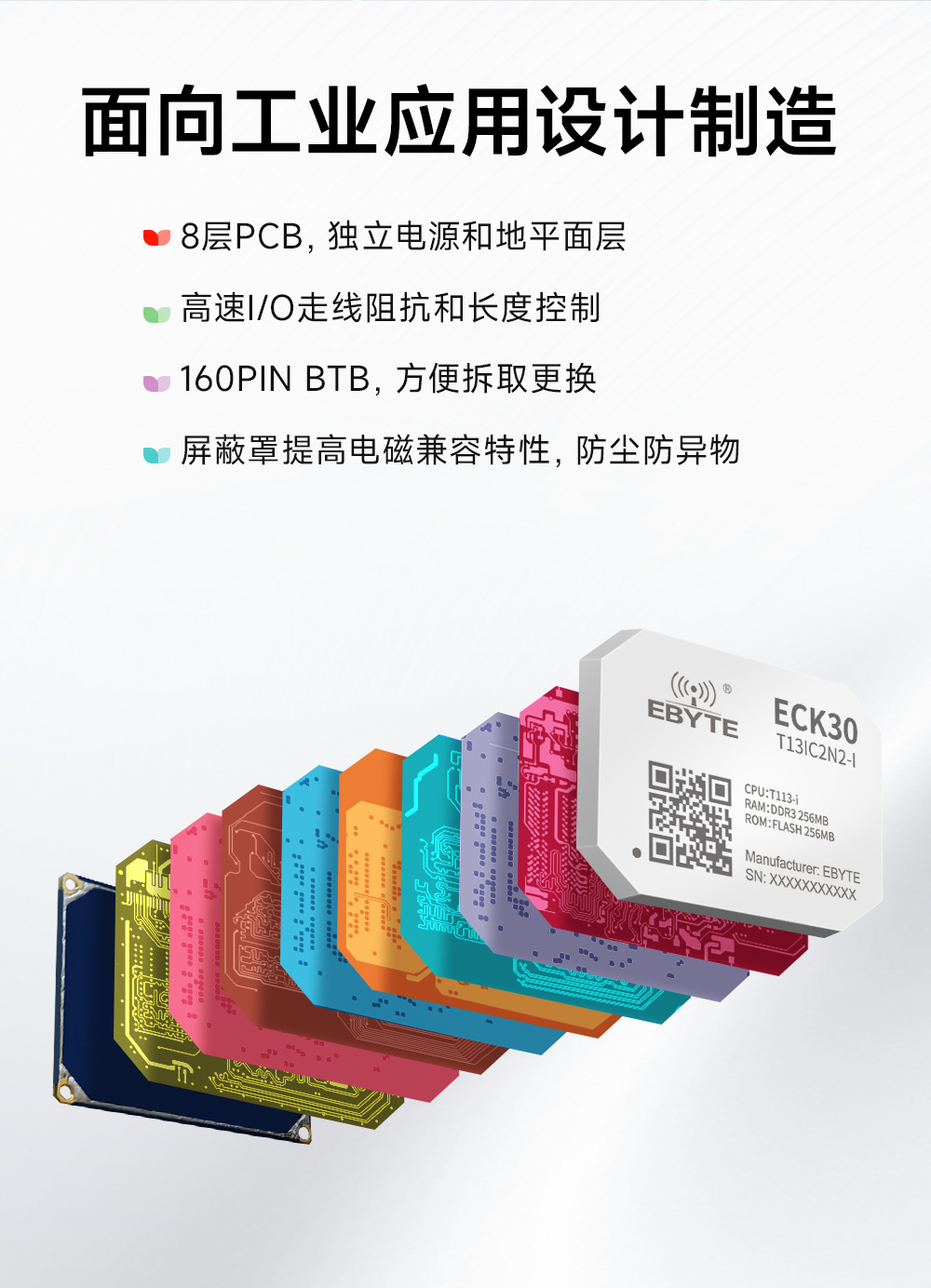

產品簡介：億佰特基于ECK30-T13IC系列核心板推出主板ECB30-PGT13IC-I ，核心板和主板通過BTB連接器方式組合在一起。主板具有豐富的外設接口。設計等級高于普通開發板，可批量用于工業場景。

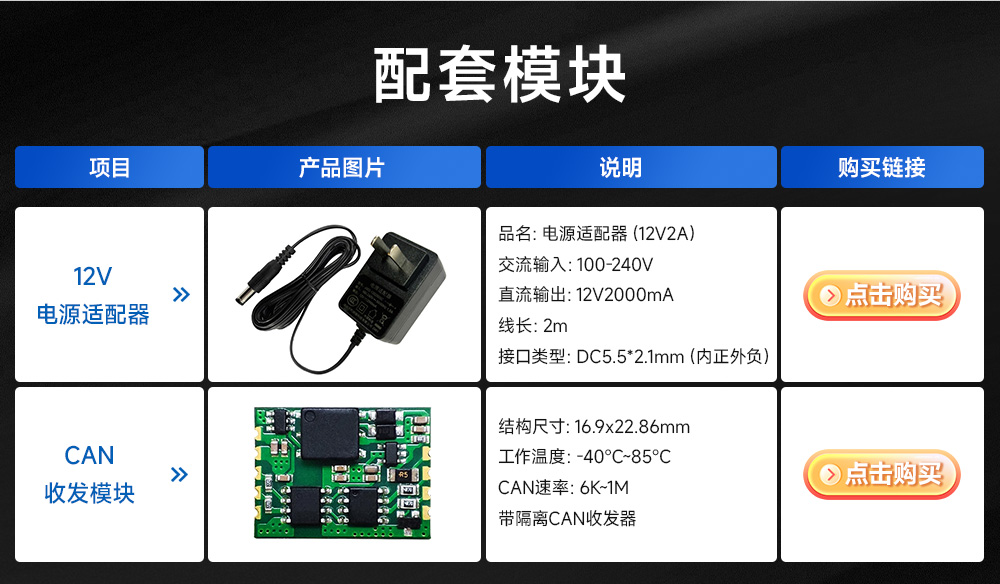

| 電源輸入 | 1 路 DC 插座，12V_ 1A 輸入； |

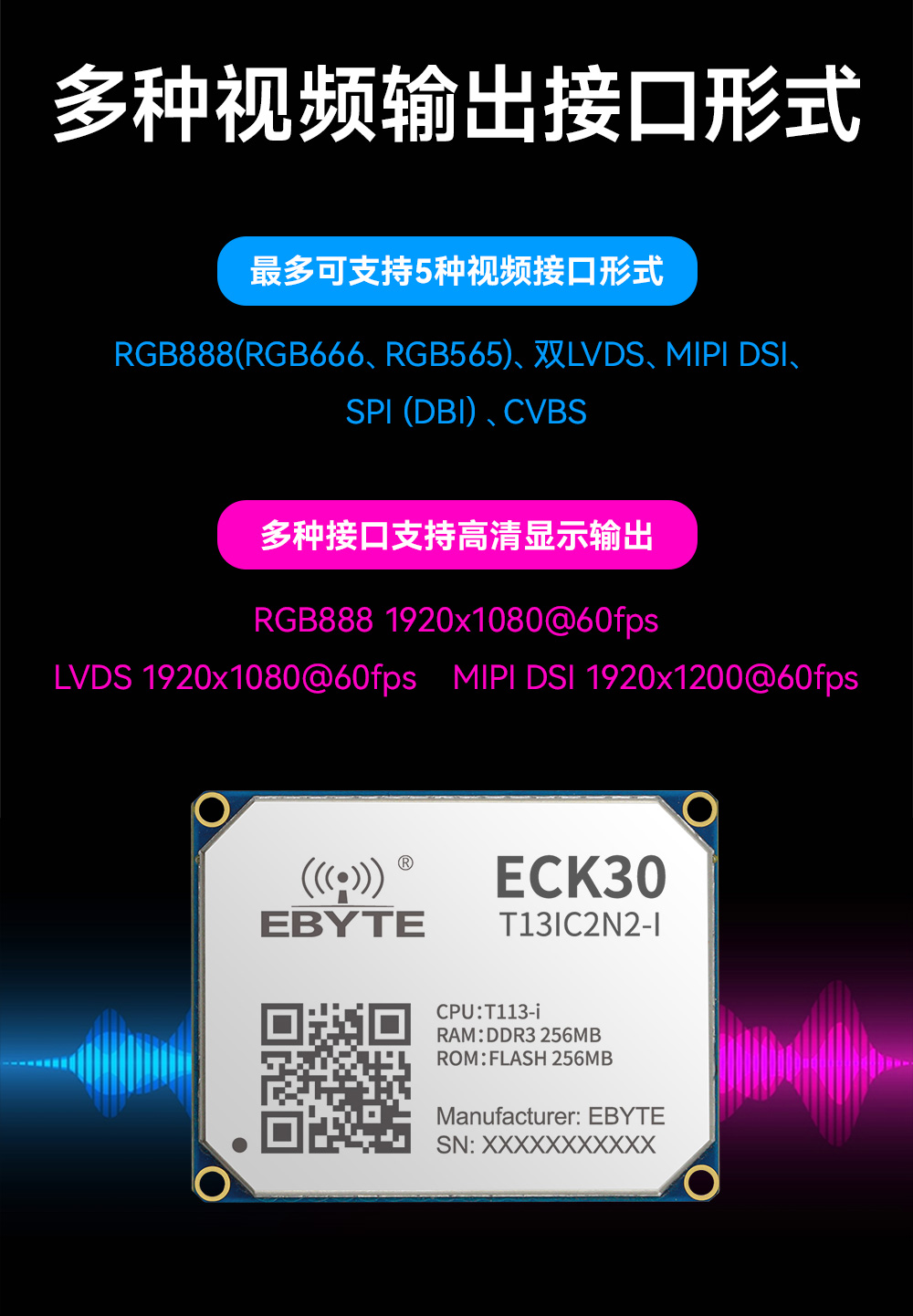

| 顯示 | 1 路 4-LANE MIPI 顯示接口，最大支持 1920*1080@60Hz； |
| USB HOST | 1 路 USB2.0 TYPE_A 接口； |
| USB OTG | 1 路 USB2.0 TYPE_C OTG 接口； |
| 網口 | 1 路 10/100/1000 自適應以太網帶有指示燈的 RJ45 接口； |
| TF | 1 個 TF 卡插槽，用于啟動系統或擴展存儲； |
| 音頻 | 1 路耳機輸出和麥克風輸入，3.5mm 接口； |
| BOOT | 自動選擇啟動方式； |
| 調試 | 1 路 UART 調試打印串口（UART0），Type-C 引出； |
| UART | 4 路，擴展排針引出，與其他功能復用； |
| CAN | 2 路，擴展排針引出，與其他功能復用； |
| SPI | 1 路，擴展排針引出，與其他功能復用； |
| GPIO | 26 路，擴展排針引出，與其他功能復用； |
| I2C | 4 路，擴展排針引出，與其他功能復用； |
| 按鍵 | 1 個復位按鍵；1 個下載按鍵； |
| 指示燈 | 1 個電源燈；1 個運行燈；1 個調試燈； |
| 看門狗 | 支持片內看門狗功能； |
| RTC | 1 個 RTC 時鐘芯片, 1 個 2P 1.27mm 插件電池座； |
| 電源輸出 | 2 個 3.3V@1A 電源輸出，擴展排針引出； |
| 2 個 5V@1A 電源輸出，擴展排針引出； |
擴展接口引腳定義
| 功能 | 引腳號 | 引腳號 | 功能 |
| 3.3V_OUT | 1 | 2 | 5V_OUT |
| I2C3_SDA | 3 | 4 | 5V_OUT |
| I2C3_SCL | 5 | 6 | DGND |
| PB7 | 7 | 8 | UART1_TX |
| GND | 9 | 10 | UART1_RX |
| CAN1_TX0 | 11 | 12 | PCM_CLK CAN1_RX |
| PD14 | 13 | 14 | GND |
| PG14 | 15 | 16 | PG15 |
| 3.3V_OUT | 17 | 18 | PG11 |
| SPI1_MOSI | 19 | 20 | GND |
| SPI1_MISO | 21 | 22 | PD16 |
| SPI1_SCLK | 23 | 24 | SPI1_CE0 |
| GND | 25 | 26 | PE10 |
| EEPROM_SDA | 27 | 28 | EEPROM_SCL |
| NC | 29 | 30 | GND |
| PB0 | 31 | 32 | PWM0 |
| PWM1 | 33 | 34 | GND |
| PCM_FS | 35 | 36 | NC |
| PWM5 | 37 | 38 | PCM_DIN CAN0_RX |
| GND | 39 | 40 | PCM_DOUT CAN0_TX |
Wi-Fi 模塊接口定義
| 功能 | 引腳號 | 引腳號 | 功能 |
| NC | 12 | 11 | CD |
| EN | 10 | 9 | WAKE HOST |
| SDIO1_CLK | 8 | 7 | SDIO1_CMD |
| SDIO1_SD3 | 6 | 5 | SDIO1_SD2 |
| SDIO1_SD1 | 4 | 3 | SDIO1_SD0 |
| GND | 2 | 1 | 3.3V_OUT |

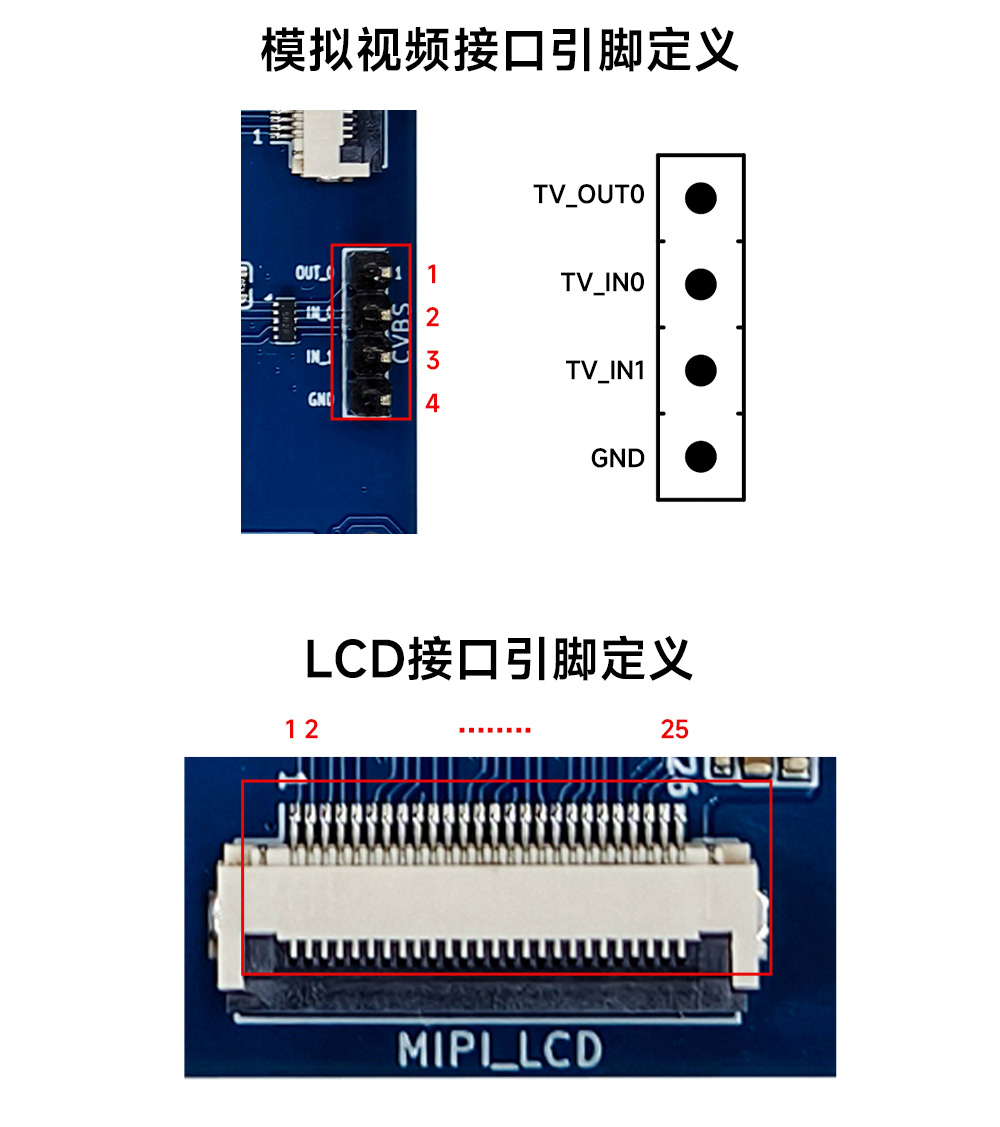

模擬視頻接口引腳定義表
| 引腳號 | 功能 |
| 1 | TV_OUT0 |
| 2 | TV_IN0 |
| 3 | TV_IN1 |
| 4 | GND |
LCD 接口引腳定義表
| 引腳號 | 功能 | 電平 | 類型 |
| 26 | 5V_IN | 5V | PWR_I |
| 25 | 5V_IN | 5V | PWR_I |
| 24 | TP_INT | 3.3V | DI |
| 23 | TP_I2C_SCL | 3.3V | I/O |
| 22 | TP_I2C_SDA | 3.3V | I/O |
| 21 | TP_RST | 3.3V | DI |
| 20 | LCD_BL_PWM | 3.3V | DO |
| 19 | LCD_ID | 1.8V | DI |
| 18 | DGND | GND | PWR |
| 17 | MIPI_DSI_D1P | 1.8V | DO |
| 16 | MIPI_DSI_D1N | 1.8V | DO |
| 15 | DGND | GND | PWR |
| 14 | MIPI_DSI_CLKP | 1.8V | DO |
| 13 | MIPI_DSI_CLKN | 1.8V | DO |
| 12 | DGND | GND | PWR |
| 11 | MIPI_DSI_D0P | 1.8V | DO |
| 10 | MIPI_DSI_D0N | 1.8V | DO |
| 9 | DGND | GND | PWR |
| 8 | MIPI_DSI_D2P | 1.8V | DO |
| 7 | MIPI_DSI_D2N | 1.8V | DO |
| 6 | DGND | GND | PWR |
| 5 | MIPI_DSI_D3P | 1.8V | DO |
| 4 | MIPI_DSI_D3N | 1.8V | DO |
| 3 | DGND | GND | PWR |
| 2 | MIPI_DSI_RESET | 1.8V | DI |
| 1 | DGND | GND | PWR |
