通訊接口：RS485
傳輸距離：5km
安裝方式：導軌安裝

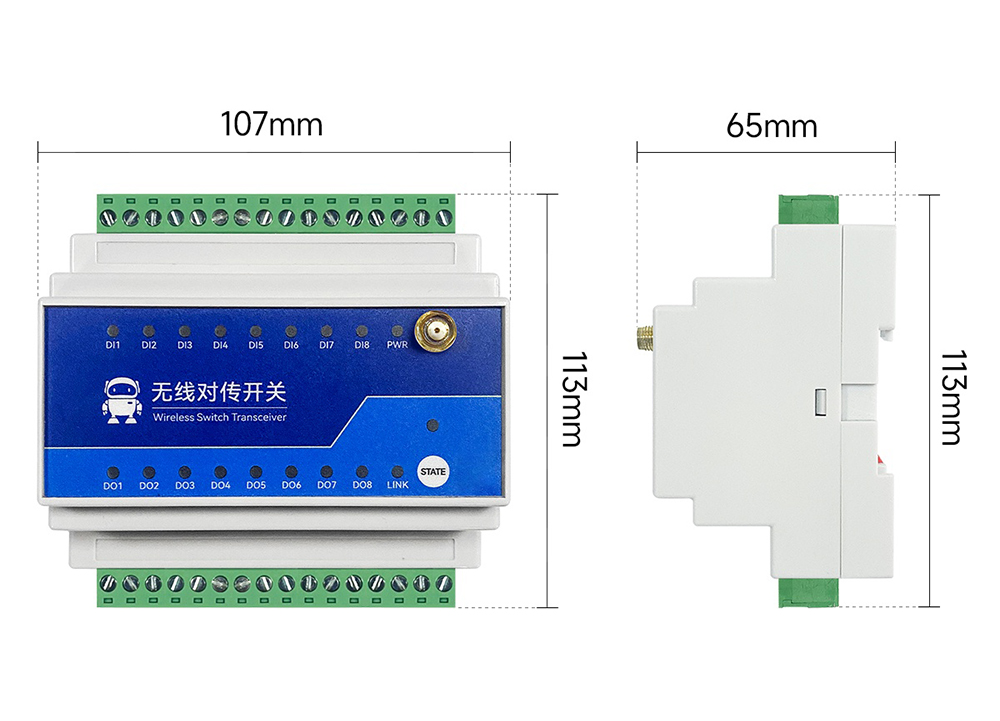

產品尺寸：113*107*65mm 產品重量：189±5g

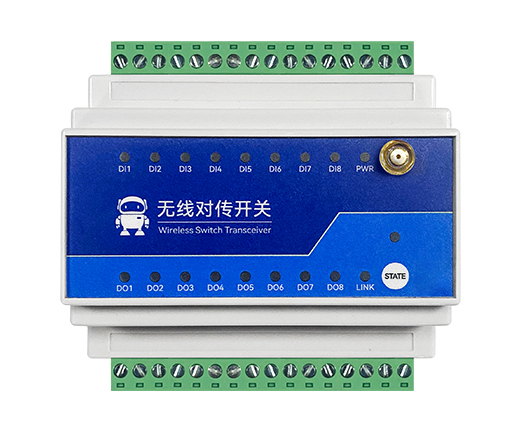

產品簡介：無線對傳開關是一款通過LoRa調制技術，實現無線開關量遠程傳輸?shù)慕K端設備，支持8路采集開關量輸入（DI）和8路控制繼電器輸出（DO）。其功能核心是實現遠程同步控制，無需布線，具有高度易用性，方便用戶快速集成于自己的系統中。直流電壓輸入8～28V。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 8～28V |
| 電源指示 | 藍色LED指示 | |
| 無線參數 | 工作頻段 | 410.125-493.125MHz（支持ISM頻段） |
| 發射功率 | 22dbm/30dBm可選 | |
| 接收靈敏度 | -148 dBm@2.4Kbps | |
| 傳輸距離 | 22dbm為5千米，30dBm為10千米（晴朗空曠環境，最大功率，天線增益5 dBi，高度2m） | |
| 空速 | 2.4K | |
| 天線選項 | SMA天線座（外螺內孔） | |
| 響應速度 | 響應速度 | 300ms內 |
| DI輸入 | DI路數 | 1/2/4/8路（可選） |
| 輸入類型 | 干接點/NPN型 | |
| 輸入指示 | 綠色LED指示燈 | |
| DO輸出 | DO路數 | 1/2/4/8路（可選） |
| DO輸出類型 | 1/2/4為C型繼電器，8路為A型繼電器 | |
| DO輸出模式 | 點動模式 | |
| 繼電器觸點容量 | 1/2/4路：7A 30VDC、7A 250VAC | |
| 8路：10A 30VDC、10A 250VAC | ||
| 輸出指示 | 紅色LED指示燈 | |
| 功耗 | 發射耗流 | 290mA @ DC 12V |
| 平均耗流 | 70mA @ DC 12V | |
| 一路繼電器耗流 | 15mA @ DC 12V | |
| 其他 | 產品尺寸 | E860-DTU(1010-400SL22)-V2：113*37*65mm（長*寬*高） |
| E860-DTU(2020-400SL22)-V2：113*52*65mm（長*寬*高） | ||
| E860-DTU(4040-400SL22)-V2：113*72*65mm（長*寬*高） | ||
| E860-DTU(8080-400SL22)-V2：113*107*65mm（長*寬*高） | ||
| E860-DTU(2020-400SL30)-V2：113*52*65mm（長*寬*高） | ||
| E860-DTU(4040-400SL30)-V2：113*72*65mm（長*寬*高） | ||
| E860-DTU(8080-400SL30)-V2：113*107*65mm（長*寬*高） | ||
| 產品重量 | E860-DTU(1010-400SL22)-V2：77±5g | |
| E860-DTU(2020-400SL22)-V2：110±5g | ||
| E860-DTU(4040-400SL22)-V2：150±5g | ||
| E860-DTU(8080-400SL22)-V2：192±5g | ||
| E860-DTU(2020-400SL30)-V2：110±5g | ||
| E860-DTU(4040-400SL30)-V2：150±5g | ||
| E860-DTU(8080-400SL30)-V2：192±5g | ||
| 工作溫濕度 | -40～+85℃、5%～95%RH（無凝露） | |
| 存儲溫濕度 | -60～+125℃、5%～95%RH（無凝露） |

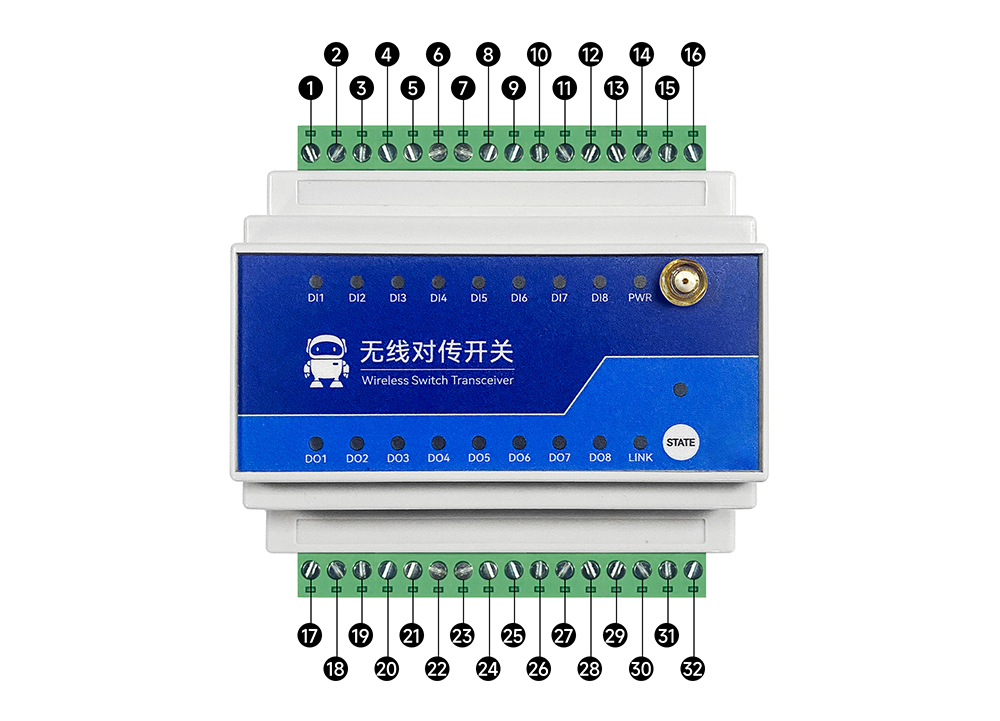

| 編號 | E860-DTU(8080-400SL22)-V2 設備端口說明 |
| 1 | 開關量輸入端口1 |
| 2 | 開關量輸入端口2 |
| 3 | 開關量輸入端口3 |
| 4 | 開關量輸入端口4 |
| 5 | 開關量公共端 |
| 6 | 開關量輸入端口5 |
| 7 | 開關量輸入端口6 |
| 8 | 開關量輸入端口7 |
| 9 | 開關量輸入端口8 |
| 10 | 開關量公共端 |
| 11 | GND |
| 12 | RS485-A |
| 13 | RS485-B |
| 14 | PE（保護接地線） |
| 15 | 直流8～28V(V-) |
| 16 | 直流8～28V(V+) |
| 17 | 繼電器輸出常開端口1 |
| 18 | 繼電器輸出COM口1 |
| 19 | 繼電器輸出常開端口2 |
| 20 | 繼電器輸出COM口2 |
| 21 | 繼電器輸出常開端口3 |
| 22 | 繼電器輸出COM口3 |
| 23 | 繼電器輸出常開端口4 |
| 24 | 繼電器輸出COM口4 |
| 25 | 繼電器輸出常開端口5 |
| 26 | 繼電器輸出COM口5 |
| 27 | 繼電器輸出常開端口6 |
| 28 | 繼電器輸出COM口6 |
| 29 | 繼電器輸出常開端口7 |
| 30 | 繼電器輸出COM口7 |
| 31 | 繼電器輸出常開端口8 |
| 32 | 繼電器輸出COM口8 |
| 33 | STATE配置重置按鍵 |
| 端口 | LED指示燈顏色 | 說明 |
| PWR | 藍色LED | 電源指示燈，通電時常亮，無電時熄滅 |
| LINK | 黃色LED | 1、1對多（含1對1）-雙向（設備同路數情況下）：只要有1個從機與主機連接成功，主機的LINK指示燈常亮；從機與主機連接成功后，從機LINK指示燈常亮； |
2、1對多-雙向（不同路數，主機每路通道與從機獨立控制）：連接多少臺，主機LINK指示燈閃爍幾次（周期300ms，閃爍完成后，熄滅1S，然后再次進行閃爍），如：連接了3個設備，則LINK指示燈按照周期閃爍3次，然后熄滅1S再重新閃爍； | ||
| STATE（指示燈） | 藍色LED | 1、主機：指示燈常亮； |
2、從機：指示燈慢閃； | ||
3、配對中：指示燈快閃； | ||
4、未配對：指示燈熄滅； | ||
| STATE（按鍵） | 白色按鍵 | 1、長按2s，進入配對模式； |
2、長按6s以上，恢復出廠； | ||
3、長按不放循環依次觸發配對狀態、復位狀態； | ||
5.、處于配對模式短按退出配對模式 | ||
| DI1-DI8 | 綠色LED | 設備開關量輸入數據指示，常亮表示有輸入，常閉表示無輸入 |
| DO1-DO8 | 紅色LED | 分別對應8路繼電器輸出開關指示；常亮表示正在進行輸出，常閉表示無輸出 |
