隨著物聯網技術的發展，智能玩具市場呈現爆發式增長。EWM104-BT5125系列藍牙音頻模塊作為億佰特電子推出的高性能解決方案，基于高通QCC5125芯片，集成BLE5.1協議、高性能音頻編解碼器和靈活的IO接口，為智能玩具提供低功耗、高穩定性的無線音頻傳輸能力。本方案針對互動毛絨玩具、教育機器人和智能積木等智能玩具應用場景，提供從硬件集成到軟件調試的全流程落地指南，幫助廠商快速實現產品智能化升級。
l 超低功耗設計：8mA有功電流，0.5μA睡眠電流，支持AA電池供電6-12個月，滿足便攜式玩具續航需求。
l 穩定的網狀網絡：支持15+設備并發連接，丟包率<2%，適用于多玩具協同場景（如智能積木編隊）。
l 緊湊封裝：8x8mm SMD封裝，可集成于微型機器人、娃娃穿戴設備等小型玩具。
l 成本優勢：價格比Nordic 同類產品低40%，適合20-50美元價位段教育玩具大規模量產。
電源管理：采用3.7V鋰電池供電，通過LDO（如RT9193-33）轉換為3.3V給模塊供電，確保紋波系數<50mV。

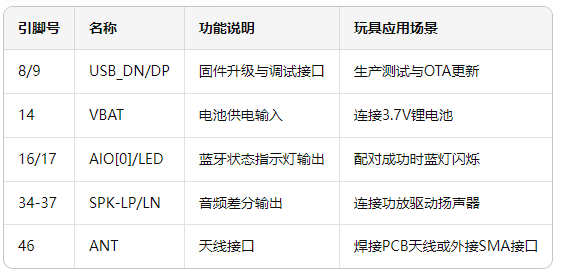

音頻接口：
l 麥克風輸入：推薦使用差分咪頭（如SPM1423）連接MIC1_P/MIC1_N引腳，通過2.2uF電容耦合。
l 揚聲器輸出：SPK-LP/SPK-LN接D類功放（如TPA6132）驅動8Ω/2W喇叭，實現清晰語音播放。
天線設計：PCB天線需遠離金屬部件，凈空區≥20mm×10mm，確保通信距離達標。
電磁兼容：模塊下方避免鋪設高頻走線，金屬外殼需開Φ5mm以上的天線窗口。
散熱設計：長時間工作時模塊溫度≤60℃，需與發熱元件（如電機驅動）保持5mm以上距離。

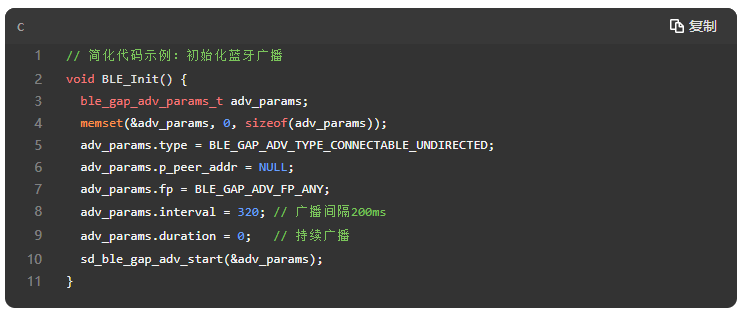

工具鏈：使用高通ADK（Audio Development Kit）2.0，支持C語言開發與調試。
調試工具：通過USB轉TTL模塊連接UART接口，使用TeraTerm發送AT指令配置模塊參數（藍牙模塊默認串口波特率9600）。
快速配對：支持NFC一碰配對，通過PIO[54]引腳連接NFC標簽（如NT3H2111）。
采用LC3編解碼器，實現雙向語音傳輸延遲<30ms，適用于故事機角色對話場景。
通過Kalimba DSP實現降噪算法，抑制80dB環境噪音，確保兒童語音指令準確識別。
支持藍牙空中升級，通過手機APP推送固件包（最大32M-bit），升級過程斷電可恢復。

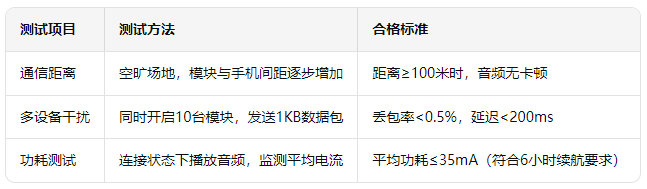

手機系統：兼容Android 8.0+、iOS 12.0+，驗證藍牙連接穩定性（連續連接24小時無斷開）。
玩具主控：適配STM32L051、Arduino Nano等主流MCU，通過UART實現數據透傳。
電磁輻射：符合EN 300328標準，輻射功率≤10dBm。
兒童安全：通過RoHS認證，模塊表面溫度≤45℃（避免燙傷風險）。
現象：藍牙頻繁斷開或搜索不到設備。
排查步驟：
l 檢查天線是否虛焊，凈空區是否被金屬遮擋。
l 測量VBAT電壓，確保供電穩定（紋波<100mV）。
l 通過AT指令A(yù)T+NAME?確認設備名稱是否正確廣播。
現象：播放語音時有雜音或斷音。
解決方案：
l 麥克風差分輸入電路需對稱布局，避免共模干擾。
l 調整DSP參數，開啟AEC（回聲消除）功能。
l 確保音頻文件采樣率為44.1kHz（模塊最優支持格式）。
現象：電池續航不足預期。
優化措施：
l 非通信時段進入深度睡眠模式（通過AT+PWRM=1設置）。
l 降低廣播間隔至500ms（默認320ms）。
l 關閉未使用的外設（如SPI接口）。
功能實現：通過BLE Audio實現雙向語音對話，內置降噪算法確保嘈雜環境下識別率>95%。
硬件配置：模塊+STM32L051+600mAh電池，支持12小時連續語音交互。
用戶場景：兒童通過語音指令與玩具互動，如“講故事”“學英語”，家長可通過APP遠程留言。
多機協同：6臺機器人通過藍牙網狀網絡編隊，實現同步舞蹈或 obstacle avoidance。
低延遲控制：采用aptX LL編碼，控制指令延遲<20ms，確保動作同步性。
EWM104-BT5125系列藍牙音頻模塊以其低功耗、高集成度和低成本優勢，成為智能玩具藍牙音頻方案的理想選擇。通過本方案的硬件設計指南、軟件實現要點和測試驗證方法，廠商可快速完成產品落地。未來，隨著BLE 6.0技術的普及，模塊將支持1km+傳輸距離和亞毫秒級延遲，進一步拓展戶外智能玩具場景（如遙控賽車、無人機編隊）。
