E870-EG01邊緣計算網關產品是一款由成都億佰特電子科技有限公司自主研發的Node-RED可視化編程的邊緣計算網關，上一篇《E870系列邊緣計算網關云IO控制器的特色節點描述》技術文章中提到E870-EG01可視化編程邊緣計算網關設備支持的兩個特色節點分別是串口節點和LED節點。本次將繼續介紹E870-EG01可視化編程邊緣計算網關設備的特色節點。
E870-EG01邊緣計算網關該節點的作用非常容易理解，可以根據用戶事先設定好的規則輸出true或者false。

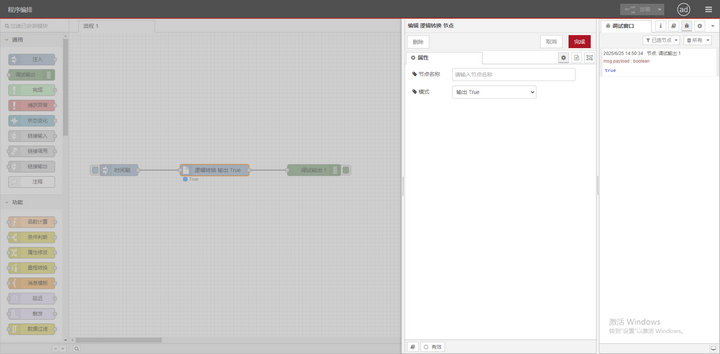

如下圖所示，我們使用一個注入節點一個邏輯轉換節點和一個調試節點。把它們相連后將邏輯轉換節點的模式切換為輸出True，這種情況下不管注入節點輸出什么消息，通過邏輯轉換節點后，都只會輸出true。同理如果將該節點的模式修改為輸出False，你們只會輸出False。這兩個模式很好理解，那么第三個翻轉模式就要單獨說一下。
當節點處于翻轉模式下如果收到true會將其轉換為false，相對的收到false會轉換為true，注意！如果該節點收到的消息不是true也不是false而是其它數據，該節點會報錯。如下圖所示。

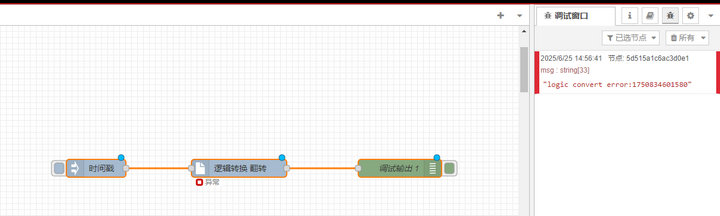

節點報錯：

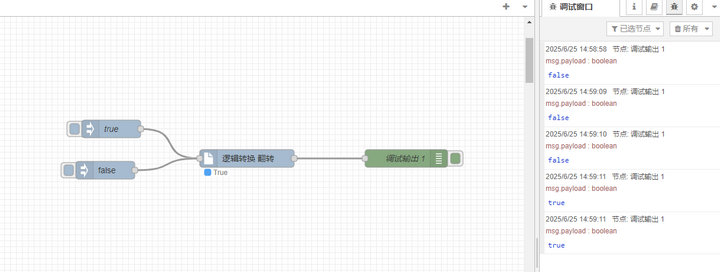

正確處理數據：
該節點會根據輸入消息的屬性確認輸入消息類型,有效數據存入消息隊列中,帶有屬性的消息執行對應操作。那么我如何獲取對應的消息屬性并且使用呢。只需要將該節點拖入畫布，然后點擊一下該節點，右邊會出現該節點的介紹信息。點擊下方的（詳情請點擊）這個鏈接。

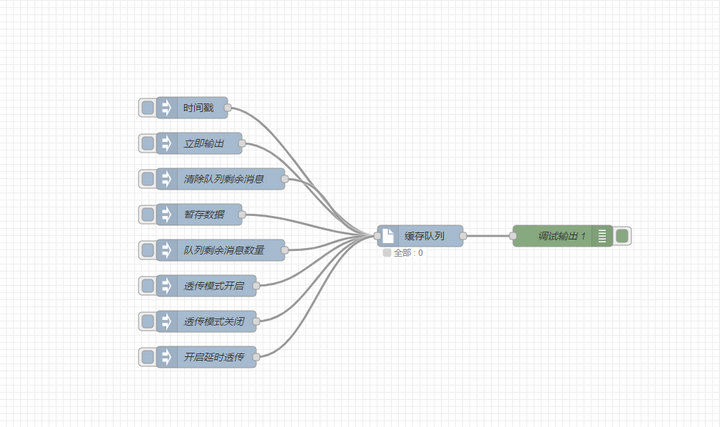

用戶將自動跳轉到E870-EG01邊緣計算網關所有支持節點的幫助頁面，這時只需要找到緩存隊列這個節點，然后查看輸入這一欄的消息，用戶就能獲取到消息屬性了，如果這時用戶還是不明白如何使用，向下看找到示例這一欄，將里面的代碼復制下來，導入到自己的nodered就行。最終導入出來的如下圖。
我們一個一個來介紹，根據圖第一個注入節點內就是簡單的時間戳，目的僅僅只是為了輸出一個數據（該數據會儲存在緩存隊列節點中，不會直接輸出）。
第二個立即輸出的作用是把存在緩存隊列中的數據立刻按照先后順序輸出一條，這個功能使用到的消息屬性是trigger。
第三個注入節點中包含reset屬性，功能是直接清除緩存隊列節點中儲存的所有數據。
第四個注入節點的作用是短暫將節點內的payload數據保存在緩存隊列中，如果用戶不在設定時間內輸出數據，這些保存的數據在超時后會直接清除。該節點的消息屬性是ttl，需要配合payload使用。
第五個注入節點的功能是輸出當前緩存隊列中的具體消息條數，使用的消息屬性為queueCount。
第六個注入節點的功能是將緩存隊列節點的模式更改為透傳，在透傳模式下該節點不會存儲數據，所以通過該節點的數據會被直接輸出。使用的消息屬性為bypass，內容需要是true。
第七個注入節點的功能為關閉透傳模式，如果用戶不需要透傳模式的話可以通過該功能關閉，使用的消息屬性為也是bypass，內容為false。
第八個注入節點功能是開啟延時透傳，具體作用是根據配置的時間使每段數據按照特點時間輸出，可以理解為延遲輸出。使用的消息屬性為bypassInterval，其內容就是用戶配置的延時時間例如1000ms、2000ms。
隨著時間的推進，該設備的功能正在被逐步完善并增強，文中介紹的E870-EG01可視化編程邊緣計算網關兩個特色節點僅僅只是設備的一部分，但足以看出研發人員的投入。后續我們將介紹更多、更有趣、泛用性更廣的節點，對E870-EG01邊緣計算網關來說一切不過才剛剛開始！
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多邊緣計算網關產品和邊緣技術技術資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
