DC-DC 電路是一種將直流電轉換為另一固定電壓或可調電壓直流電的電路，主要分為直接直流變流電路和間接直流變流電路。在眾多 DC-DC 變換電路中，Buck、Boost 和 Cuk 電路是三種常見且具有代表性的類型，它們在電路結構、工作特性以及應用場景等方面存在顯著差異。

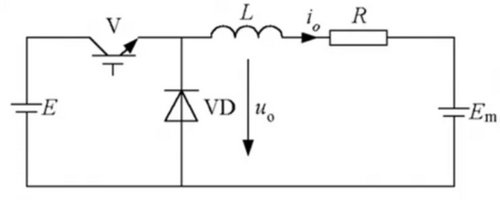

Buck電路主要由開關元件、電感、二極管和輸出電容等關鍵元件構成。其中，續流二極管 VD 起著至關重要的作用，當開關管 V 關斷時，它能為負載中的電感電流提供通路，確保電流的連續性。該電路的輸入電流呈現脈動狀態，而輸出電流則是連續的。其核心特點在于輸出電壓始終低于輸入電壓，并且輸出電壓與輸入電壓之間的關系可通過公式： Vout = D?Vin ，這里的D代表占空比。
由于具備降壓功能，Buck 電路在電池充電器、LED驅動器等領域得到了廣泛應用。在實際應用中，常用的降壓芯片有 LM2576、NCP1522、MC34063 等，這些芯片為 Buck 電路的穩定運行提供了有力支持。
Boost 電路同樣由開關元件、電感、二極管和輸出電容等組成。與 Buck 電路不同的是，Boost 電路的輸入電流是連續的，而輸出電流則呈現脈動狀態。

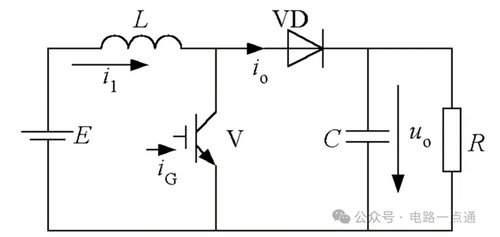

Boost升壓斬波電路的顯著特點是輸出電壓高于輸入電壓，公式如下圖所示：
(D代表占空比)
憑借升壓特性，Boost 電路在太陽能應用、汽車啟動電源等場景中發揮著重要作用。例如，在太陽能系統中，Boost 電路可以將太陽能電池板輸出的較低電壓升高，以滿足后續設備的使用需求。常用的升壓芯片如 LM2577、NCP1450 等，為 Boost 電路的高效運行提供了保障。
Cuk電路的組成較為獨特，包含兩個電感、電容器、開關元件等。Cuk電路最大特點是輸出電壓的極性與電源電壓的極性相反。Cuk電路的輸入輸出電流均保持連續狀態，且紋波較小。

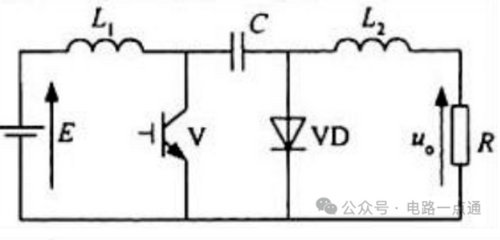

這使得它在輸出電壓調節方面具有更大的靈活性，輸出電壓既可高于也可低于輸入電壓，公式如下圖所示：
(D代表占空比)
由于其高效率、嚴格的電壓調節能力以及輸入輸出電流紋波小的優點，Cuk電路適用于對電源質量要求較高的精密電子設備等領域。
